摘要：本文深入探討了柔性透明導電聚合物薄膜制備工藝的重大突破。首先闡述了傳統制備工藝面臨的挑戰，引出新型制備工藝的研發背景。詳細介紹了新工藝的原理、具體流程以及實驗驗證過程，展示了其在提升薄膜性能、降低成本、提高生產效率等方面的顯著優勢。同時，對該工藝在可折疊電子設備、柔性太陽能電池、智能可穿戴設備等領域的應用前景進行了展望，并對未來研究方向提出了見解，為柔性透明導電聚合物薄膜領域的發展提供重要參考。

一、引言

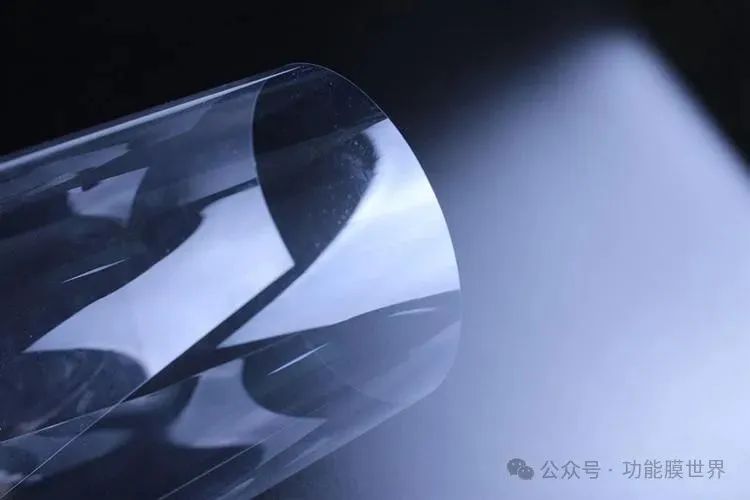

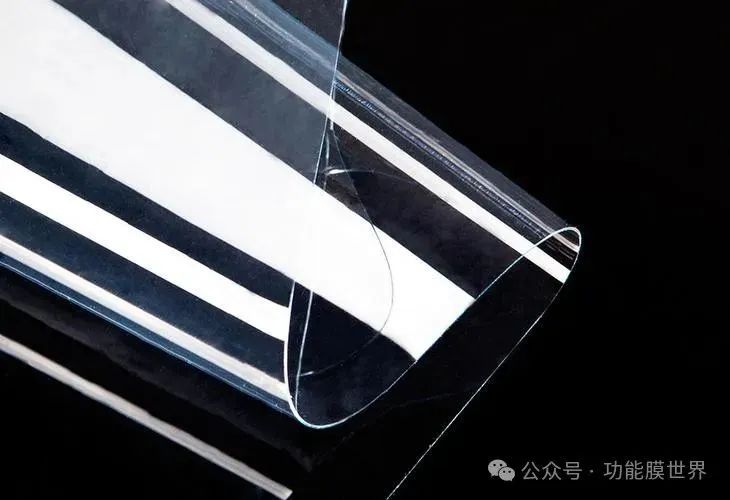

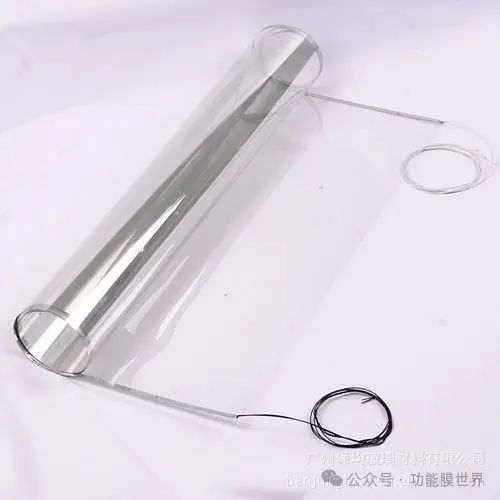

柔性透明導電聚合物薄膜（Flexible Transparent Conductive Polymer Films，F(xiàn)TCPFs）憑借其獨特的柔韌性、良好的光學透明性和導電性，在現代電子技術領域發揮著關鍵作用。從可折疊顯示屏、柔性太陽能電池到智能可穿戴設備，F(xiàn)TCPFs的應用無處不在，成為推動電子設備向輕薄化、柔性化、智能化發展的重要材料。然而，傳統的FTCPFs制備工藝存在諸多局限性，嚴重制約了其性能提升和大規模應用，因此，研發新型制備工藝成為該領域的研究熱點和關鍵突破點。

二、傳統制備工藝面臨的挑戰

（一）薄膜性能受限

導電性與透明性難以兼顧：傳統制備工藝下，為提高聚合物薄膜的導電性，往往需要添加大量的導電填料，如金屬納米顆粒、碳納米管等。但這會導致薄膜的光學透明性下降，難以在對透明度要求極高的應用場景，如高端顯示領域中滿足需求。反之，若追求高透明性而減少導電填料用量，又會使薄膜導電性不足，無法有效傳輸電流。

柔韌性與穩定性不足：部分傳統工藝制備的FTCPFs在彎曲、折疊過程中，容易出現導電網絡斷裂、薄膜分層等問題，導致導電性和機械性能下降。這是由于聚合物與導電填料之間的界面結合力較弱，在外界應力作用下，兩者無法協同工作，嚴重影響了薄膜在柔性電子設備中的使用壽命和可靠性。

（二）制備成本高昂

原材料成本高：傳統工藝常依賴昂貴的金屬納米材料或高性能聚合物作為原料。例如，制備基于銀納米線的FTCPFs時，銀納米線價格較高，且其合成過程復雜，進一步增加了成本。此外，一些高性能聚合物，如聚酰亞胺，雖具有良好的綜合性能，但原料價格昂貴，限制了大規模應用。

工藝復雜能耗大：像化學氣相沉積（CVD）、物理氣相沉積（PVD）等傳統制備方法，需要在高溫、高真空等嚴苛條件下進行，設備投資大，運行過程中能耗高。同時，復雜的工藝步驟增加了生產時間和人力成本，使得 FTCPFs 的制備成本居高不下。

（三）生產效率低下

工藝步驟繁瑣：傳統制備FTCPFs的工藝往往涉及多步操作，如溶液旋涂、熱退火、化學修飾等。每一步操作都需要精確控制條件，且步驟之間需要等待時間，如旋涂后需等待溶劑揮發，熱退火需要升降溫過程，這大大延長了生產周期，降低了生產效率。

難以實現連續化生產：許多傳統工藝難以適應連續化生產模式，如真空蒸鍍法，需要在真空腔室內逐個放置基底進行鍍膜，無法實現大規模、高效率的連續生產，限制了FTCPFs的產能提升。

三、新型制備工藝原理

（一）原位聚合法原理

原位聚合法是在含有導電填料的溶液體系中，通過引發劑引發單體聚合，使聚合物在導電填料表面原位生長，形成緊密結合的導電聚合物/導電填料復合結構。以制備聚（3,4-乙撐二氧噻吩）：聚苯乙烯磺酸鹽（PEDOT:PSS）/碳納米管（CNT）復合薄膜為例，首先將CNT均勻分散在含有PEDOT:PSS單體和引發劑的溶液中。在一定溫度和攪拌條件下，引發劑分解產生自由基，引發PEDOT:PSS單體聚合。由于聚合反應在CNT表面發生，生成的PEDOT:PSS 聚合物緊密包裹 CNT，形成高效的導電網絡。這種原位生長的方式增強了聚合物與導電填料之間的界面相互作用，有效提升了薄膜的導電性、柔韌性和穩定性。

（二）溶液加工 - 熱壓成型法原理

該方法首先通過溶液加工技術，如旋涂、噴涂等，將含有導電聚合物和添加劑的溶液均勻涂覆在柔性基底上，形成濕膜。然后，在一定溫度和壓力下對濕膜進行熱壓成型處理。在熱壓過程中，聚合物分子鏈發生重排和取向，添加劑起到促進分子鏈相互作用和改善薄膜性能的作用。例如，在制備聚吡咯（PPy）薄膜時，將含有PPy前驅體、摻雜劑和增塑劑的溶液涂覆在聚對苯二甲酸乙二酯（PET）基底上，熱壓過程中，PPy前驅體發生聚合反應，摻雜劑促進其導電性能提升，增塑劑提高薄膜柔韌性。同時，熱壓使聚合物分子鏈沿基底表面取向，增強了薄膜的機械性能和導電性能的各向異性，滿足不同應用場景對薄膜性能的要求。

四、新型制備工藝具體流程

（一）原位聚合法制備流程

原料準備：精確稱取一定量的碳納米管（CNT），采用超聲分散法將其均勻分散在含有 PEDOT:PSS 單體、引發劑過硫酸銨（APS）和表面活性劑十二烷基苯磺酸鈉（SDBS）的水溶液中。其中，CNT 的質量分?jǐn)?shù)控制在 0.5%-2%，PEDOT:PSS 單體與 APS 的摩爾比為10:1-20:1，SDBS 的質量分?jǐn)?shù)為 0.1% - 0.5%。

聚合反應：將上述混合溶液轉移至帶有攪拌裝置和冷凝回流裝置的三口燒瓶中，在氮?dú)獗Ｗo(hù)下，于50 - 70℃的恒溫水浴中攪拌反應 6 - 12 小時。反應過程中，APS 分解產生自由基，引發 PEDOT:PSS 單體聚合，形成 PEDOT:PSS/CNT 復合溶液。

薄膜制備：將得到的復合溶液通過旋涂法均勻涂覆在經過預處理的柔性聚酰亞胺（PI）基底上，旋涂轉速為2000-3000 r/min，時間為30-60 秒。然后將涂覆好的基底放入真空烘箱中，在80-120℃下干燥 2-4 小時，去除溶劑，得到PEDOT:PSS/CNT 柔性透明導電聚合物薄膜。

（二）溶液加工 - 熱壓成型法制備流程

溶液配制：將聚吡咯（PPy）前驅體吡咯、摻雜劑對甲苯磺酸（p-TSA）和增塑劑鄰苯二甲酸二丁酯（DBP）溶解在有機溶劑 N,N - 二甲基甲酰胺（DMF）中，配制成質量分?jǐn)?shù)為5%-10%的溶液。其中，吡咯與p-TSA 的摩爾比為1:1-1.5:1，DBP的質量分?jǐn)?shù)為5%-10%。

溶液涂覆：采用噴涂法將上述溶液均勻噴涂在經過清洗和活化處理的 PET 基底上，形成濕膜。噴涂壓力控制在0.2-0.4MPa，噴槍與基底的距離為 15-20 cm。

熱壓成型：將涂有濕膜的PET基底放入熱壓機中，在溫度150-200℃、壓力 5-10 MPa 的條件下熱壓10-20 分鐘。熱壓過程中，吡咯發生聚合反應，同時聚合物分子鏈在壓力作用下重排和取向，形成具有良好性能的 PPy 柔性透明導電聚合物薄膜。

五、新型制備工藝優勢

（一）顯著提升薄膜性能

優化導電性與透明性平衡：原位聚合法制備的PEDOT:PSS/CNT薄膜，由于 CNT 與 PEDOT:PSS 之間的緊密結合，在較低CNT含量下即可形成高效導電網絡，實現良好的導電性。同時，由于CNT均勻分散且用量少，對薄膜光學透明性影響小。在可見光范圍內，薄膜透光率可達85%-90%，方塊電阻低至50-100Ω/□，相比傳統工藝制備的同類薄膜，在保持高透明性的同時，導電性提升了2-3倍。

增強柔韌性與穩定性：溶液加工-熱壓成型法制備的PPy薄膜，熱壓過程使聚合物分子鏈取向，增強了薄膜的機械性能。在多次彎曲（彎曲半徑為2- 5mm）和折疊（折疊次數達 1000 次以上）測試中，薄膜的導電性能保持穩定，電阻變化率小于5%，有效解決了傳統工藝薄膜柔韌性和穩定性不足的問題。

（二）大幅降低制備成本

減少原材料消耗：原位聚合法通過精確控制導電填料用量，在保證薄膜性能的前提下，減少了昂貴導電填料的使用量。例如，與傳統混合法相比，制備相同性能的 PEDOT:PSS/CNT薄膜，CNT 用量可降低30%- 50%。同時，溶液加工-熱壓成型法采用相對廉價的原料，如聚吡咯前驅體吡咯價格遠低于一些金屬納米材料，且制備過程中添加劑用量少，進一步降低了原材料成本。

降低工藝能耗：兩種新型工藝均避免了高溫、高真空等嚴苛條件。原位聚合法反應溫度在50-70℃，溶液加工-熱壓成型法熱壓溫度150-200℃，相較于傳統 CVD、PVD 工藝，能耗降低了60% - 80%，大幅降低了設備運行成本和能源消耗。

（三）有效提高生產效率

簡化工藝步驟：原位聚合法將聚合反應與薄膜制備過程相結合，減少了傳統工藝中單獨添加導電填料和后續處理步驟，工藝步驟簡化了3-4步。溶液加工-熱壓成型法采用溶液涂覆和熱壓一步成型，避免了傳統工藝中多步操作和等待時間，生產周期縮短了50% - 70%。

適應連續化生產：溶液加工-熱壓成型法可采用卷對卷（roll - to - roll）工藝進行連續生產，通過自動化設備實現溶液涂覆、熱壓成型等操作，大大提高了生產效率，可實現大規模工業化生產，產能較傳統工藝提升3-5 倍。

六、實驗驗證

（一）性能測試實驗

光學性能測試：采用紫外 - 可見分光光度計對制備的 FTCPFs 在 200 - 800nm波長范圍內的透光率進行測試。結果顯示，原位聚合法制備的PEDOT:PSS/CNT薄膜在可見光區（400-700nm）平均透光率為 87.5%，溶液加工 - 熱壓成型法制備的 PPy 薄膜平均透光率為 86.2%，均滿足大多數光學應用對透明性的要求。

電學性能測試：使用四探針測試儀測量薄膜的方塊電阻。原位聚合法制備的 PEDOT:PSS/CNT 薄膜方塊電阻為 75 Ω/□，溶液加工 - 熱壓成型法制備的PPy薄膜方塊電阻為82 Ω/□，表明兩種薄膜均具有良好的導電性。

機械性能測試：通過萬能材料試驗機對薄膜進行拉伸測試，測量其拉伸強度、斷裂伸長率等參數。同時，采用彎曲試驗機對薄膜進行彎曲測試，記錄不同彎曲次數下薄膜的電阻變化。結果表明，兩種新型工藝制備的薄膜拉伸強度均高于100MPa，斷裂伸長率大于15%，在彎曲 1000 次后電阻變化率小于 5%，展現出優異的機械性能和柔韌性。

（二）對比實驗

將新型工藝制備的FTCPFs與傳統工藝制備的同類薄膜進行性能對比。在相同測試條件下，傳統工藝制備的PEDOT:PSS薄膜透光率為75%-80%，方塊電阻為150 - 200 Ω/□，彎曲 500 次后電阻變化率超過 10%；傳統工藝制備的基于銀納米線的薄膜，雖導電性較好（方塊電阻約30-50Ω□），但透光率僅為70% - 75%，且在彎曲過程中銀納米線易脫落，導致電阻大幅增加。對比結果充分證明了新型制備工藝在提升薄膜綜合性能方面的顯著優勢。

七、應用前景

（一）可折疊電子設備領域

可折疊顯示屏：新型制備工藝制備的FTCPFs具有優異的柔韌性、高透明性和穩定的導電性，能夠滿足可折疊顯示屏在多次折疊過程中對薄膜性能的嚴格要求。可作為顯示屏的電極材料，實現高分辨率、高對比度的圖像顯示，為可折疊手機、平板電腦等電子設備的發展提供關鍵技術支持。

柔性鍵盤與觸摸面板：用于制作柔性鍵盤和觸摸面板，其良好的導電性和柔韌性使得鍵盤按鍵觸感靈敏，觸摸面板響應速度快，可實現任意形狀的設計，為電子設備的外觀創新和用戶體驗提升創造條件。

（二）柔性太陽能電池領域

高效柔性光伏電極：作為柔性太陽能電池的電極材料，新型FTCPFs能夠有效收集和傳輸光生載流子，提高電池的光電轉換效率。同時，其柔韌性可使太陽能電池更好地適應不同形狀的安裝表面，如建筑物的曲面屋頂、汽車車身等，拓展了太陽能電池的應用場景。

與新型光伏材料的集成：與新興的鈣鈦礦太陽能電池、有機太陽能電池等材料集成，新型制備工藝的FTCPFs可與這些材料實現良好的兼容性，促進電荷傳輸和界面穩定性，進一步提升柔性太陽能電池的性能和穩定性。

（三）智能可穿戴設備領域

柔性傳感器：用于制作各類柔性傳感器，如壓力傳感器、溫度傳感器、生物傳感器等。新型FTCPFs的高靈敏度、良好的柔韌性和生物相容性，使其能夠準確感知人體生理信號和外界環境變化，為智能可穿戴設備在健康監測、運動追蹤等方面的應用提供可靠的傳感元件。

可穿戴能量存儲設備：在可穿戴超級電容器、鋰離子電池等能量存儲設備中，作為電極材料或集流體，新型FTCPFs能夠適應設備的柔性需求，在彎曲、拉伸等狀態下保持穩定的電學性能，為可穿戴設備的持續供電提供保障。

八、未來展望

盡管柔性透明導電聚合物薄膜新型制備工藝取得了重大突破，但仍有許多方面需要進一步研究和完善。在材料研究方面，需要開發新型導電聚合物和高性能添加劑，進一步優化薄膜的性能，如提高電導率、增強抗氧化性等。在工藝優化方面，需深入研究原位聚合和溶液加工 - 熱壓成型過程中的反應機理和薄膜生長機制，實現更精確的工藝控制，提高薄膜性能的一致性和可重復性。

同時，加強與其他學科的交叉融合，如引入微納加工技術、人工智能算法等，為FTCPFs的制備工藝創新提供新的思路和方法。此外，隨著5G通信、物聯網、人工智能等新興技術的快速發展，對FTCPFs的性能和應用提出了更高的要求，新型制備工藝有望在這些領域發揮更大的作用，推動相關產業的技術革新和產品升級。

綜上所述，柔性透明導電聚合物薄膜制備工藝的大突破為該領域的發展帶來了新的機遇和挑戰。通過不斷創新和完善，新型制備工藝將在未來的科技發展中發揮重要作用，推動眾多行業的進步和變革。
